不锈钢制品因兼具环保性和美观性而备受欢迎，广泛用于酒店，会所等高端场所的装饰，但不锈钢的应用发展很大程度上取决于它的处理工艺。下面就让我们来看看不锈钢有哪些焊接工艺技术。

  氩弧焊，是使用氩气作为保护气体的一种焊接技术。又称氩气体保护焊。就是在电弧焊的周围通上氩气保护气体，将空气隔离在焊区之外，防止焊区的氧化。不锈钢采用氩弧焊时，由于保护作用好，合金元素不易烧损，过渡系数较高，故焊缝成形好，没有渣壳，表面光洁，因此焊成的接头具有较高的耐热性和良好的力学性能。目前在氩弧焊中应用较广的是手工钨极氩弧焊，用于焊接0.5~3mm的不锈钢薄板，焊丝的成分一般与焊件相同，保护气体一般采用工业纯氩气，焊接时速度应适当地快些，尽量避免横向摆动。对于厚度大于3mm的不锈钢，可采用熔化极氩弧焊。熔化极氩弧焊的优点是生产率高，焊缝的热影响区小，焊件的变形小和耐腐蚀性好，并易于自动化操作。

   气焊，方便灵活，可焊各种空间位置的焊缝，对一些薄板结构和薄壁管等不锈钢部件，在没有耐腐蚀要求下有时可采用气焊。为防止过热，焊嘴一般比焊接同样厚度的低碳钢时要小，气焊火焰要使用中性焰，焊丝根据焊件成分和性能选择，气焊粉用气剂101，焊接时最好用左焊法，焊接时焊炬焊嘴与焊件倾角成 40~50°，焰芯距熔池应不小于2mm，焊丝端头与熔池接触，并与火焰一起沿焊缝移动，焊炬不作横向摆动，焊速要快，并尽量避免中断。

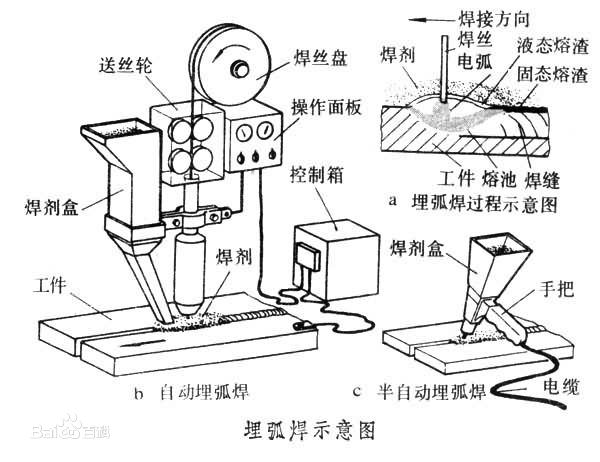

  埋弧焊，是一种电弧在焊剂层下燃烧进行焊接的方法。其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点，使其成为压力容器、管段制造、箱型梁柱等重要钢结构制作中的主要焊接方法。埋弧焊适用于中等厚度以上的不锈钢板（6~50mm）的焊接，采用埋弧焊生产率高，焊缝质量好，但易引起合金元素及杂质的偏析。

  MIG/MAG焊接，这是一种自动气体保护电弧焊接方法.在这种方法中，电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接.机器送入的金属丝作为焊条，在自身电弧下融化.由于MIG/MAG焊接法的通用性和特殊性的优点，至今她仍然是世界上最为广泛的焊接方法.它使用于钢、非合金钢、低合金钢和高合金为基的材料.这使得它成为理想的生产和修复的焊接方法.当焊接钢时，MAG可以满足只有0.6mm厚的薄规格钢板的要求.这里使用的保护气体是活性气体，如二氧化碳或混合气体.唯一的限制是当进行室外焊接时，必须保护工件不受潮，以保持气体的效果。

  TIG焊接，又称为非熔化极惰性气体保护电弧焊。无论是在人工焊接还是自动焊接0.5～4.0mm厚的不锈钢时，TIG 焊都是最常用到的焊接方式。用TIG焊加填丝的方式常用于压力容器的打底焊接，原因是TIG焊接的气密性较好能降低压力容器焊焊接时焊缝的气孔。TIG 焊的热源为直流电弧，工作电压为10～95伏，但电流可达600 安。焊机的正确连结方式是工件连结电源的正极，焊炬中的钨极作为负极。惰性气体一般为氩气。

以上这几种都是不锈钢焊接比较常用的几种方法，今天你又涨知识了吗？
